Assiali

Ventilatore nel quale l’aria entra ed esce dalla girante lungo superfici sostanzialmente cilindriche e coassiali con il ventilatore stesso. Rif. UNI EN ISO 13349:2009.
Si utilizzano giranti ad alto rendimento con pala a profilo alare.
Fino alla grandezza 500 del ventilatore vengono utilizzate giranti ad angolo fisso, oltre tale grandezza vengono utilizzate ad angolo variabile da fermo, che consentono cioè di regolare, a girante ferma, l’inclinazione della pala secondo un sistema di calettamento variabileda 15° a 50°.
Il mozzo della girante è realizzato in alluminio.
Le pale sono realizzate in polipropilene caricato vetro, in poliammide caricato vetro o in alluminio.

• Polipropilene caricato vetro: temperatura di funzionamento da -40°C a +120°C;

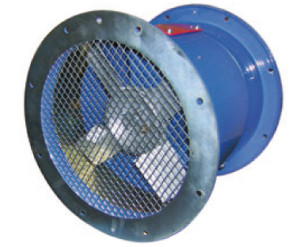

• Poliammide caricato vetro: temperatura di funzionamento da -40°C a +110°C. Essendo un materiale antistatico utilizzato anche per ventilatori certificati Atex (vedi Ventilatori Atex Assiali);
• Alluminio: temperatura di funzionamento da -60°C a +245°C, testato ad alte temperature (a 250°C per massimo 300°C per massimo 1 ora). L’alluminio è il materiale solitamente impiegato nei ventilatori certificati Atex.

Tutte le giranti, salvo esplicite richieste sull’ordine da parte del cliente, sono equilibrate staticamente e dinamicamente in modo conforme alla normativa ISO 1940/1 facendo riferimento ad un grado di equilibratura 6.3 a 950rpm.
Tutti i ventilatori assiali possono avere designazione del flusso d’aria A oppure B a seconda della posizione del motore rispetto la girante.

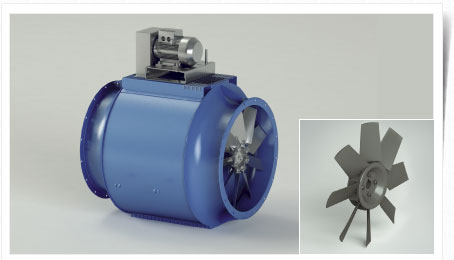

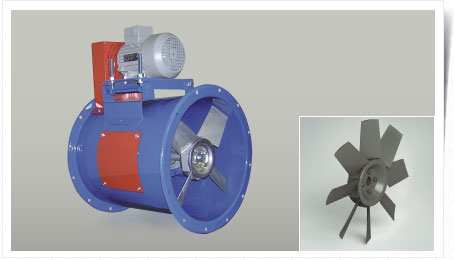

• Quando il motore, o la puleggia condotta nel caso dei ventilatori a trasmissione ET, si trova tra l’aspirazione e la girante, il flusso d’aria è detto A
• Quando il motore, o la puleggia condotta, si trova tra la girante e la mandata il flusso è B.

I ventilatori assiali standard vengono forniti con flusso A.

Anche in versione
